Aerosol Jet Technology
氣溶膠噴射技術
氣溶膠噴射技術
Optomec氣溶膠噴射打印技術有效地生產電子產品。
云尚智造是Optomec 在中國教育科研領域Aerosol Jet 產品授權總代理。在北京總部擁有氣溶膠噴射系統實驗室，可為國內用戶提供測試、安裝和技術支持。
Aerosol Jet（氣溶膠噴射）系統簡介及應用
3D Stacked Die / 3D 層疊芯片
降低整體包裝高度；降低相鄰互連線之間的串擾；減小焊盤間距 與引線鍵合相比，所需的單個互連數量較少。
mmWave /毫米波
家庭或辦公室中的典型無線網絡以 5 GHz 運行；而下一代無線毫米波網絡將以高達 53 GHz 的頻率運行；汽車雷達、國防應用和醫學成像傳感器的工作頻率甚至更高
Flex Circuit / 柔性電路
致力于推進柔性混合電子（FHE）快速成型;推動結合柔性基板打印電路 & 超薄芯片的技術進展；柔性混合電子生態系統正成為可穿戴電子、醫療設備與 IoT 設備的基礎
μ - 3D Structures / 3D 微結構
利用 Aerosol Jet 3D 納米顆粒成型技術，制造新型高度復雜的3D 金屬微晶格材料，其具有： 直徑30–60μm，單位尺寸100 – 400μm 的近固態桁架構件；設計了 3 種密度為大塊金屬 5% 至 26% 的晶格結構，以在壓縮載荷下通過彎曲和屈曲為主的機制變形
Biology /生物領域
通過 Aeosol Jet 直接在神經探針上打印 OPMSC 懸浮液形成圖案，創建抗炎神經界面；OPMSC：以兩親性聚二甲基硅氧烷修飾的N，O-羧基殼聚糖（PMSC）與低聚原花青素（OPC）復合，研制了一種新型抗炎納米凝膠
Medical / 醫療領域
Aerosol Jet 在支架上進行藥物的定點沉積：常用于動脈擴張的支架特定部位的藥物輸送成為可能；藥物放置在支架支柱上的凹槽中，以減少藥物在輸送過程中的剪切損傷
Aerosol Jet 基本原理
Aerosol Jet 系統運行流程
Aerosol Jet 讓結構零件具有功能性，將電子能力融入到新的消費和工業產品中
Design
?? 從 DXF（2D）或 3D CAD 模型開始
???將圖案和幾何圖形轉換為打印路徑
???使用 Optomec 軟件生成“刀路（Toolpath)”
Post -Process
?? UV Cure Polymers 紫外光固化 用于聚合物
???用于聚合物
???Laser Sintering of metal inks
???用于金屬墨水
???Oven Sintering & Curing of metals and polymers
???用于金屬 & 聚合物

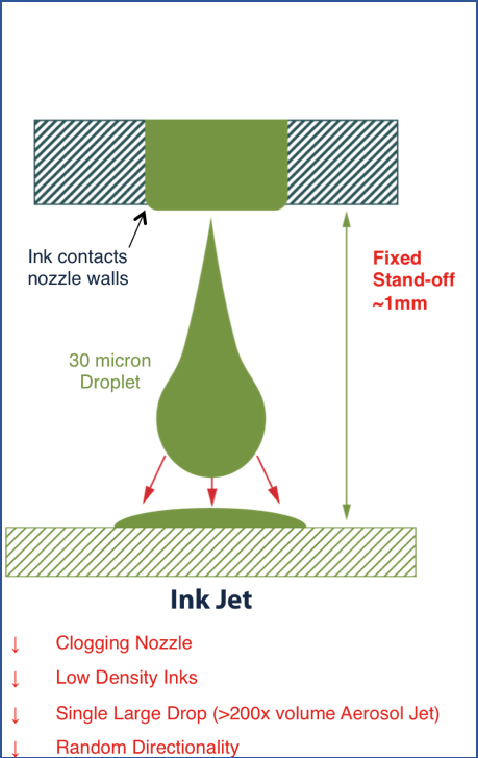

氣溶膠噴射系統與傳統噴墨成型的區別
-
噴嘴直徑：Ink Jet：20 ~ 40 μmAerosol Jet：75 ~ 300 μm
-
液滴（Droplets）尺寸大?。?Ink Jet：30 μmAerosol Jet：1 ~ 5 μm（體積比噴墨液滴小 200 到 1000倍）
-
小尺寸液滴優勢：是創建精細特征 & 良好邊緣 & 準確控制沉積物體厚度 / 輪廓的關鍵飛升大小的噴墨液滴消除了噴墨的難題：液滴破裂 & 韌帶/衛星液滴形成 & 不規則液滴均勻性和咖啡染色
-
打印過程：Ink Jet：主要是一個液體輸送系統，材料與噴嘴直接接觸 ,材料的粘度是可靠性的關鍵，須控制在有限的范圍內 ,否則容易導致噴頭堵塞，維護頻率高。
-

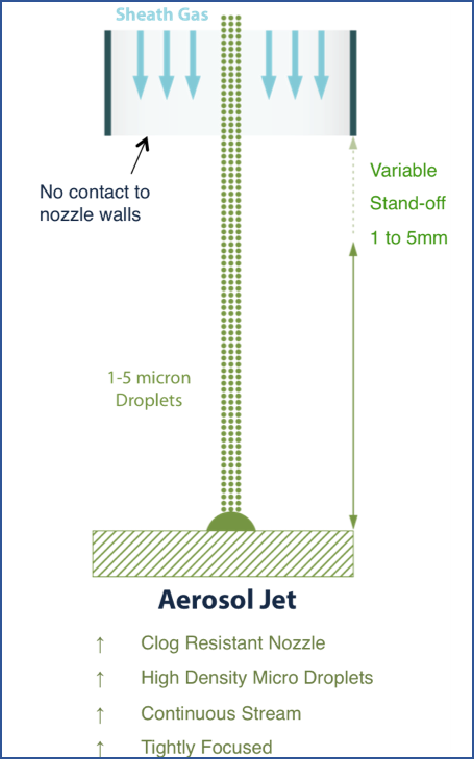

Aerosol Jet：一旦液滴在霧化器中形成，該過程主要是一個基于氣體的輸送系統。通過這種方法：材料的粘度只有在霧化階段才重要，提供了有一個很大的操作范圍來處理廣泛的材料粘度在噴嘴孔的關鍵區域，打印材料被護套氣體包圍，不直接與噴嘴接觸，從而消除了噴墨過程中出現的（堵塞、韌帶形成等）氣溶膠噴射過程使用空氣動力學聚焦消除了典型的噴墨問題，如：噴氣偏差、抖動、漂移等
Standoff Height and 3D Printing Capability Aerosol Jet:
1 - 5 mm 高間距工作范圍比 ink jet: < 1 mm 的緊密工作范圍更有利于: Aerosol Jet 很容易實現 3D 輪廓面上的保形書寫(Conformal writing) 小直徑噴嘴、長焦距和大的間距確保接近狹窄角落也成為可能
設備型號
AJ 200
AJ?HD2
AJ?FLEX
AJ?5X
應用案例
Aerosol Jet 成型天線優勢
Aerosol Jet 電子解決方案將 5G 信號增加 100%
Aerosol Jet 成型互連
柔性電子擴展新應用
面向柔性電子成型的微納級代表性技術
